矿用风动泵自动控制装置安装方法

编辑：济宁市91视频大全污污污工矿设备有限公司阅读次数：次发表时间：2024-11-20

矿用风动泵自动控制装置的安装方法主要包括以下几个步骤：

前期准备

现场勘察：确定风动泵自动控制装置的安装位置、尺寸及所需材料。

材料准备：准备气管、电缆、支架、螺栓、膨胀螺丝等安装材料。

设备检查：检查气动风动泵控制装置及其配件是否完好无损，符合设计要求。

安装风动泵

将风动泵置于储水池中。

安装球阀于风泵的主控制气路上。

气源处理器的进气端连接外部气源。

安装自动控制装置

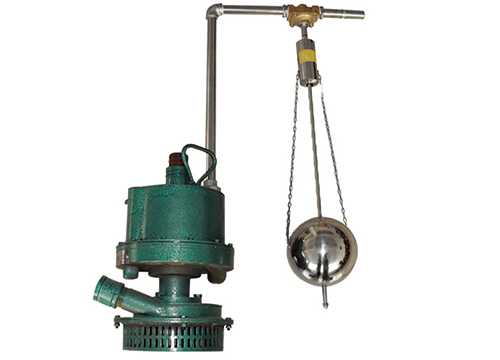

矿用风动泵自动控制装置

控制部分安装：

组装箱形框架，内部设置导向筒、导杆、浮筒、上限位块、下水位调节块。

固定导向筒于箱形框架内底面，导杆顶端贯穿箱形框架顶面，底端滑动套接于导向筒。

浮筒滑动套接于导杆，位于上限位块和下水位调节块之间。

导杆上部固定拨动板，位于箱形框架外。

副箱体固定于箱形框架外顶面，内置气控阀和磁块。

气控阀控制手柄与拨动板连接，磁块固定于副箱体内顶面。

驱动部分安装：

气源处理器的出气端通过控制气路与气控阀的进气端连接。

气控阀的出气端通过控制气路与驱动气缸的进气端连接。

驱动气缸的输出端与球阀的控制端连接。

调试与验收

对整个系统进行调试，包括气动装置的动作测试、传感器的灵敏度测试等。

确保风动泵能自动开启和关闭，且互锁和联动功能正常。

调试完成后进行验收工作，确保所有设备和功能符合设计要求。

维护和保养

定期检查风动泵及自动控制装置的运行状态。

确保气管接口密封，电缆连接正确。

清洁和润滑气动装置，确保其正常工作。

请根据实际安装环境和设计要求调整上述步骤。
